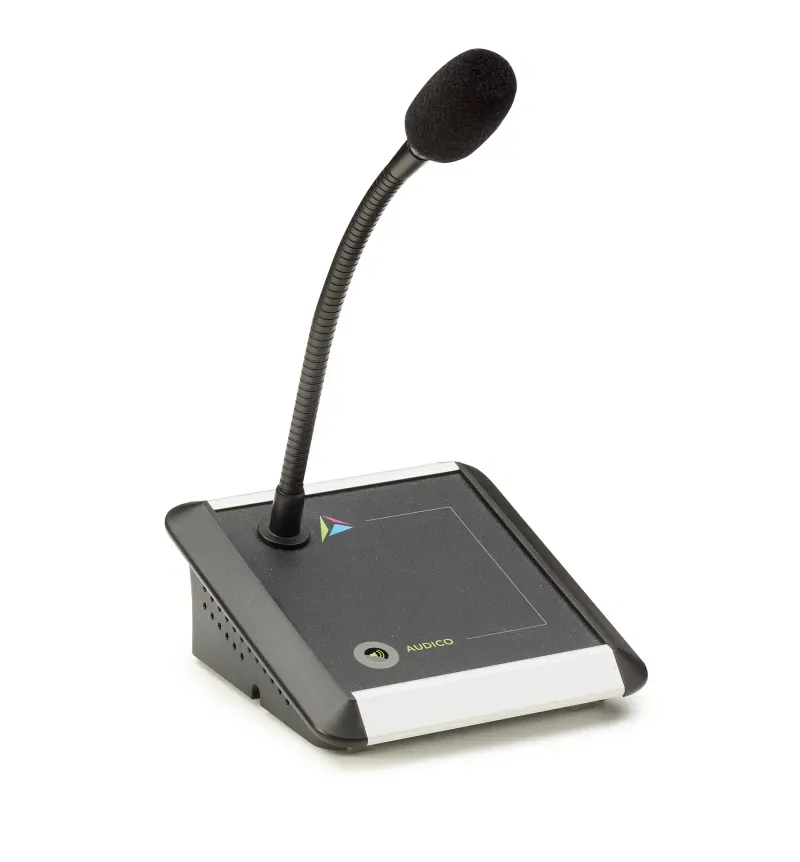

AAE 801B G4 -kuulutuskoje
Yhden alueen joutsenkaulakuulutuskoje AVEC G4 -järjestelmään
AAE 801B on yhden alueen kuulutuskoje Audico AVEC G4 -äänievakuointi- ja kuulutusjärjestelmään. Yhdellä painikkeella ja 220 mm joutsenkaulamikrofonilla kuka tahansa voi tehdä kuulutuksen yhdelle ennalta ohjelmoidulle alueelle, välittömästi ja luotettavasti. Koje sopii parhaiten paikkoihin, joissa kuuluttajat vaihtuvat usein: infotiskit, palvelupisteet ja vastaanottopisteet. Käyttö ei vaadi opastusta: yksi painallus aloittaa kuulutuksen, toinen päättää sen. Suunniteltu ja valmistettu Suomessa.
Oletko suunnittelemassa AVEC G4 -järjestelmää?
Ota yhteyttä
Käyttökohteet
Sopii kaikkiin AVEC G4 -asennuksen kohteisiin, joissa tarvitaan oma yksittäinen kuulutuspiste: infotiskit, sairaaloiden vastaanottopisteet, kaupan palvelutiskit, liikenteen tiedotuspisteet ja laiva-asennukset.
Yksinkertainen tarkoituksella.
Yksi painike. Yksi alue. AAE 801B:ssä ei ole alueen valintaa, valikkoja eikä tarpeettomia toimintoja. PTT-tilassa kuulutus on aktiivinen painikkeen ollessa alhaalla. TOGGLE-tilassa yksi painallus käynnistää ja toinen lopettaa kuulutuksen. Tämä on käytännöllistä pitkissä kuulutuksissa, kun kädet halutaan pitää vapaina. Mykistysrele estää akustisen takaisinkytkennän lähistöllä olevista kaiuttimista.
Valmistettu Suomessa. Joustava asennus.
Koje voidaan sijoittaa pöydälle, upottaa pöytälevyyn tai kiinnittää seinälle lisävarusteena saatavilla seinäkiinnikkeillä. Liitetään ADA 8x8 G4:ään System Bus- tai Local Bus -väylällä (CAT5/6/7) tai kärkiohjauksella ilman laitemäärän rajoitusta. Suunniteltu ja valmistettu Suomessa ISO 9001- ja ISO 14001 -sertifioiduissa prosesseissa.
AAE 801B liitetään AVEC G4 -järjestelmään Main Bus- tai Spare Bus -väylällä, jolloin järjestelmässä on sisäänrakennettu kahdennus. Yhdellä väylällä voi olla enintään 15 kojetta. Jos kojemäärä on suurempi, käytetään kärkiohjausta, jolloin kojeiden määrälle ei ole rajoituksia.
Kuulutusalue, prioriteetti, kuulutusta edeltävä huomioääni ja muut kojekohtaiset ominaisuudet määritellään Aveclizer PC -ohjelmistolla ja tallennetaan laitekohtaisesti. TOGGLE-toiminnolle voidaan aktivoida VOX-toiminto, joka lopettaa kuulutuksen automaattisesti, kun mikrofoniin ei ole puhuttu asetetun ajan kuluessa. Kojeen takana oleva DIP-kytkin asettaa laiteosoitteen ja toimintatavan ilman ohjelmistoyhteyttä.
Tyypilliset käyttökohteet
- Infotiskit julkisissa rakennuksissa, kauppakeskuksissa ja liikenteen solmukohdissa
- Sairaaloiden ja terveydenhuollon vastaanottopisteet
- Kaupan palvelutiskit
- Koulujen ja oppilaitosten vastaanottopisteet
- Satamien ja lauttaliikenteen tiedotuspisteet
- Laiva-asennukset, matkustajapalvelupisteet
Ominaisuudet yhdellä silmäyksellä
Keskeiset ominaisuudet
- Yhden alueen kuulutus vapaasti ohjelmoitavalle alueelle (enintään 512 vahvistinkanavasta)
- 220 mm joutsenkaulamikrofoni, elektreetti, suuntakuvio hertta
- Yksi painike valittavalla PTT- tai TOGGLE-toiminnolla
- 4 merkkivaloa kojeen ja kuulutuksen tilanilmaukseen
- Mykistysrele akustisen takaisinkytkennän estämiseksi
- Pöytä-, tasoon upotettava tai seinäasennus
- Liitäntä System Bus-, Local Bus- tai kärkiohjauskytkennällä
- Enintään 15 kojetta per väylä, kärkiohjauksella ei rajoituksia
- VOX-toiminto, lopettaa TOGGLE-kuulutuksen automaattisesti hiljaisuuden jälkeen
- Konfiguroitavissa Aveclizer PC -ohjelmistolla
- Väylästä syötetty käyttöjännite, ei erillistä virtalähdettä tarvita
- Suunniteltu ja valmistettu Suomessa
Toimitussisältö
- Käyttöohje
- 3 m:n CAT6-liitäntäjohto
- 3-osainen irrotettava ruuviliitin releliittimelle
- Mikrofonin tuulisuoja
Lisävarusteet
- AAE 808 seinäkiinnikepari, Audico-koodi N12851
- TMT040, XLR4(M) -mykistysseinärasia, N10481
- Liitosjohto AAE-kuulutuskojeen ja TMT040-rasian välille, N10330
Audico-tyyppi
AAE 801B Audico AVEC -kuulutus- ja käyttökoje
Control & Interfaces
Joutsenkaulan pituus
220 mm
Outputs
Taajuusvaste −3 dB (mikrofoni, HPF)
200–17 000 Hz
Outputs
Taajuusvaste −3 dB (aux)
50–17 000 Hz
Outputs
Käyttöjännite
24 VDC audio, 12 VDC digitaalinen — syöttö väylästä
Power Supply & Consumption
Paikallisvirtalähde (erikoistapaukset)
12 V / 0,5 A
Power Supply & Consumption
Paino
0,47 kg
Mechanical & Environmental
Pakkauksen mitat
0,41 × 0,16 × 0,18 m
Mechanical & Environmental
Pakkauksen tilavuus
0,0012 m³
Mechanical & Environmental
Käyttölämpötila
−15 … +55 °C
Mechanical & Environmental
Kosteus
20 % … 90 %, ei kondensoituva
Mechanical & Environmental
Audico-koodi
N62299
Control & Interfaces
Standardit
RoHS-yhteensopiva, CE (EMC ja sähköturvallisuus — SGS Fimko)
Mechanical & Environmental
Valmistettu
Suomessa — LST Production Oy, Turku, ISO 9001 ja ISO 14001
Mechanical & Environmental
EAN-koodi
6430029191443
Control & Interfaces
Väyläliittimet
RJ-45 Main Bus, RJ-45 Spare Bus
Control & Interfaces
Ohjauslähtö (mykistysrele)
3-napainen irrotettava ruuviliitin, enintään 0,75 mm² Ø
Control & Interfaces
Liitäntä — väylä
System Bus tai Local Bus (CAT5/6/7)
Control & Interfaces
Liitäntä — kärkiohjaus
Kärkiohjattu kuulutusohjaus (ei rajoituksia konemäärälle)
Control & Interfaces
Maks. kojeiden määrä väylässä
15
Control & Interfaces
Mikrofoni
Elektreetti, suuntakuvio hertta
Outputs
