ADA 8x8 G4 -järjestelmäyksikkö
EN 54-16 -sertifioitu äänievakuointi- ja kuulutusjärjestelmä kaikenkokoisiin kohteisiin
ADA 8x8 G4 on Audico AVEC G4 -äänievakuointi-, kuulutus- ja taustamusiikkijärjestelmän keskusyksikkö. Se tarjoaa keskitetyn ohjauksen ja hallinnan kaikille siihen liitetyille komponenteille, yhden alueen myymäläasennuksesta täysin redundanttiin monikohteiseen äänievakuointijärjestelmään satojen alueiden laajuudessa. ADA 8x8 G4 on saatavana kolmessa versiossa, Core X, Core I ja Core II, jolloin järjestelmä voidaan mitoittaa täsmälleen asennuksen tarpeiden mukaan ilman ylimitoitusta tai kompromisseja. Suunniteltu ja valmistettu Suomessa ISO 9001 -sertifioiduissa prosesseissa.
Oletko suunnittelemassa AVEC G4 -järjestelmää?
Ota yhteyttä
Käyttökohteet
Sopii kaikkiin kohteisiin, joissa tarvitaan EN54-sertifioitua äänievakuointia tai monialuekuulutusta: koulut, sairaalat, kauppakeskukset, liikenneinfrastruktuuri, teollisuuslaitokset ja laivat. Järjestelmä skaalautuu 8:sta aina 512 alueeseen yhden järjestelmän sisällä.
Kolme versiota. Yksi alusta.
Core X pieniin asennuksiin, kuten myymälöihin ja kouluihin. Core I keskikokoisiin rakennuksiin, kuten toimistoihin ja terveydenhuollon tiloihin. Core II vaativimpiin kohteisiin, kuten kauppakeskuksiin, lentoasemille ja suurille matkustaja-aluksille. Kaikki kolme versiota jakavat saman arkkitehtuurin, ohjelmiston ja tuoteperheen.
Valmistettu Suomessa. Sertifioitu.
Suunniteltu ja valmistettu Suomessa ISO 9001- ja ISO 14001 -sertifioiduissa prosesseissa. EN 54-16- ja EN 54-4 -sertifioitu. EN 60945 -standardin mukainen, DNV:n ja Bureau Veritaksen tyyppihyväksyntä meriteollisuuteen. RoHS-yhteensopiva.

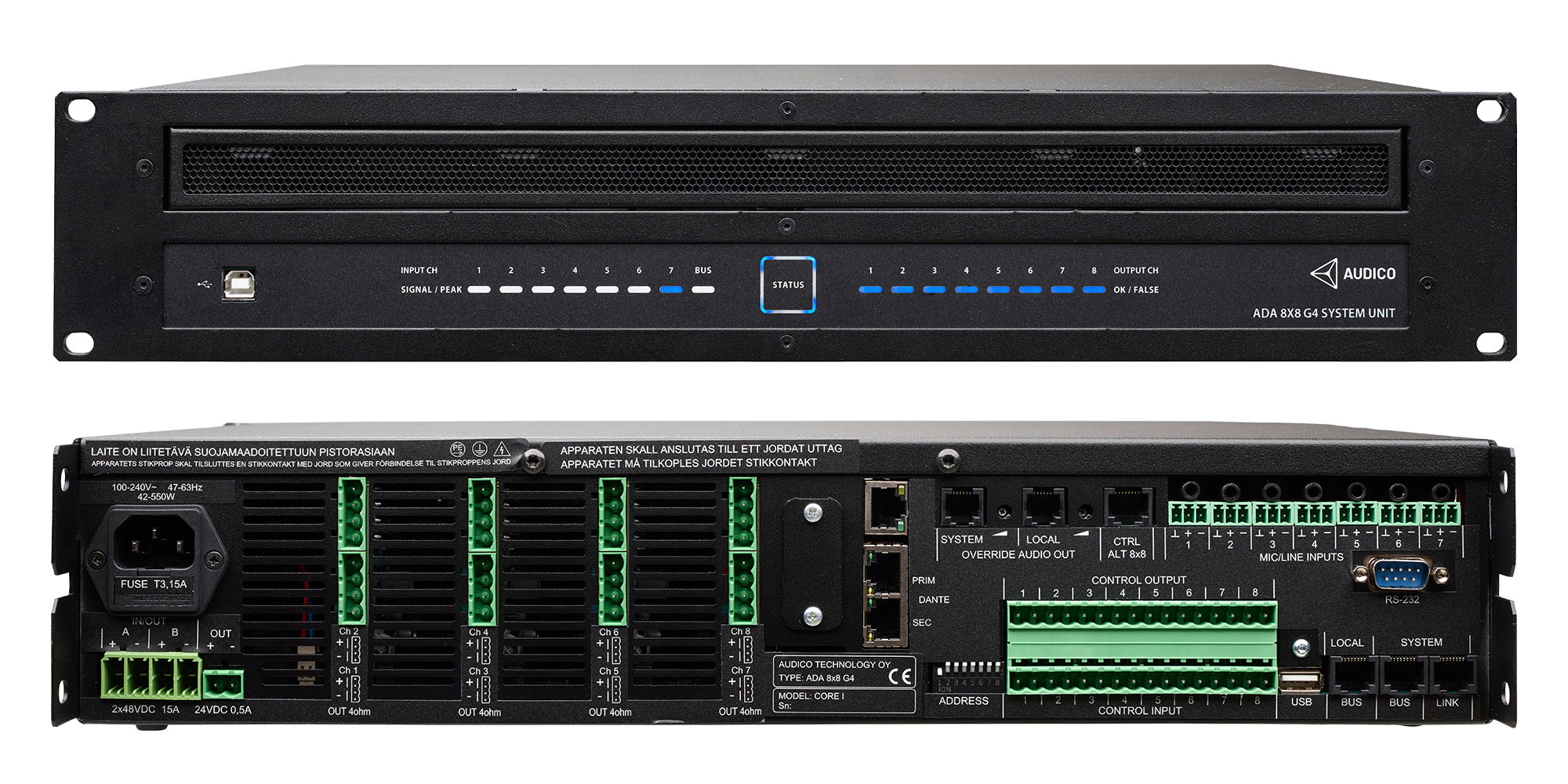

ADA 8x8 G4
ADA 8x8 G4 toimii Linux-käyttöjärjestelmällä ja hyödyntää kehittynyttä DSP-signaalinkäsittelyä kaikissa äänitulo- ja -lähtökanavissa kanavakohtaisella viiveensäädöllä. 32×32-digitaalimatriisi hallitsee monimutkaista äänireititystä aina 512 alueelle. Valinnainen Dante-verkkoliitäntä (Brooklyn 3) mahdollistaa 24×24-kanavaisen IP-pohjaisen äänenjakelun tavallisen Ethernet-verkon kautta.
Tehovahvistus perustuu D-luokan GaN-teknologiaan, joka tarjoaa 95 %:n hyötysuhteen ja minimaalisen lämpökuorman. Tämä on merkittävä parannus perinteisiin vahvistinratkaisuihin verrattuna. Yhteen Core-yksikköön voidaan asentaa jopa neljä DPA224-tehovahvistinkorttia, joista kukin tuottaa 2×240 W.
Sisäänrakennettu viestinsoitin tallentaa enintään 128 ennalta nauhoitettua WAV-viestiä automaattisia kuulutuksia, hälytysääniä ja evakuointiohjeita varten. Kalenteri- ja ajastintoiminnot mahdollistavat ajastetut toiminnot ilman ulkoisia ohjausjärjestelmiä. Avoin API mahdollistaa integroinnin kiinteistönhallintajärjestelmiin, paloilmoitinkeskuksiin ja muihin kolmannen osapuolen alustoihin.
Core-versiot
Core X: Kompaktit asennukset
Perusversio suoraviivaisiin kuulutustarpeisiin. Soveltuu pieniin myymälöihin, kouluihin ja muihin kohteisiin, joissa yksinkertaisuus ja kustannustehokkuus ovat tärkeintä. Tarjoaa olennaisen vahvistintoiminnallisuuden koko AVEC G4 -ominaisuuspaketilla.
Core I: Keskikokoiset rakennukset
Suunniteltu toimistorakennuksiin, kouluihin, julkisiin tiloihin ja pieniin terveydenhuollon kohteisiin. Tasapainoinen suhde vahvistintehon ja kanavamäärän välillä, luotettava suorituskyky useilla alueilla ilman tarpeetonta monimutkaisuutta.
Core II: Suuret ja vaativat kohteet
Rakennettu kauppakeskuksiin, lentoasemille, liikenteen terminaaleihin sekä suurille matkustaja- ja risteilyaluksille. Tarjoaa maksimivahvistintehon: yhteen yksikköön voidaan asentaa jopa neljä DPA224-tehovahvistinkorttia, ja tukee vaativimpia monialuekokoonpanoja. Kaksi sisäistä 48 VDC 550 W virtalähdettä DC-varavirtatuloilla varmistavat keskeytymättömän toiminnan.
Ominaisuudet yhdellä silmäyksellä
Keskeiset ominaisuudet
- EN 54-16- ja EN 54-4 -sertifioitu äänievakuointijärjestelmä
- DNV:n ja Bureau Veritaksen tyyppihyväksyntä meriteollisuuteen
- Kolme versiota: Core X (8×60 W), Core I (8×120 W), Core II (8×240 W) @ 4 Ω tai 100 V
- D-luokan GaN-vahvistimet, 95 %:n hyötysuhde, minimaalinen lämpökuorma
- 32×32-digitaalimatriisi DSP:llä ja kanavakohtaisella viiveellä
- Valinnainen Dante-verkkoaudio, 24×24 kanavaa (Brooklyn 3) tavallisen Ethernetin kautta
- Linux-käyttöjärjestelmä, vakaa ja avoin alusta
- Enintään 64 yksikköä yhdellä System Bus -väylällä, enintään 512 aluetta
- Sisäänrakennettu viestinsoitin, enintään 128 WAV-viestiä
- Kalenteri- ja ajastintoiminnot automaattisille toiminnoille
- 7 balansoitua analogista audiotuloa, mikrofoni/linja
- 48 VDC phantomjännite mikrofoneille
- 8 ohjelmoitavaa ohjaustuloa (GPI)
- 8 ohjelmoitavaa ohjauslähtöä (GPO)
- Avoin API, integrointi kiinteistönhallintaan, paloilmoittimeen ja muihin järjestelmiin
- Aveclizer PC -konfigurointiohjelmisto salasanatasoilla
- Suunniteltu ja valmistettu Suomessa
Analogiset tulot 1–7
Balansoitu mikrofoni/linja, herkkyys −45 dBu … +6 dBu
Control & Interfaces
Analoginen tuloimpedanssi
20 kΩ (balansoitu)
Control & Interfaces
System Bus / Local Bus audio
+6 dBu (balansoitu)
Control & Interfaces
Digitaalinen viestiformaatti (WAV)
16-bittinen, 16 / 32 / 44,1 kHz
Control & Interfaces
Phantomjännite
48 VDC mikrofoneille
Control & Interfaces
Ohjaustulot (GPI)
8 ohjelmoitavaa
Control & Interfaces
Ohjauslähdöt (GPO)
8 ohjelmoitavaa
Control & Interfaces
LAN
TCP/IP Ethernet
Control & Interfaces
DANTE (valinnainen)
Brooklyn 3, 24×24 kan. Dante-audio Ethernetin kautta (primary- ja secondary-portit)
Control & Interfaces
USB-A
Muistitikku / kolmannen osapuolen ohjaus
Control & Interfaces
RS-232
Huoltoliitäntä
Control & Interfaces
Avoin API
Kyllä — integrointi kolmannen osapuolen järjestelmiin
Control & Interfaces
Konfigurointiohjelmisto
Aveclizer PC — salasanatasoinen käyttöoikeuksien hallinta
Control & Interfaces
Vahvistinkanavat
8 itsenäistä D-luokan kanavaa (GaN-teknologia, 95% hyötysuhde)
Outputs
RMS-teho — Core X
8 × 60 W @ 4 Ω tai 100 V
Outputs
RMS-teho — Core I
8 × 120 W @ 4 Ω tai 100 V
Outputs
RMS-teho — Core II
8 × 240 W @ 4 Ω tai 100 V
Outputs
Dynaaminen teho — Core II
8 × 240 W maks. @ 4 Ω
Outputs
Lähtöteho 70/100V-linjoille (ALT 8x8 G4 kautta)
120 W RMS maks. per kanava
Outputs
DSP-matriisi
32×32 kanavaa viiveellä kaikille sisään- ja ulostuloille
Outputs
System Bus -yksiköt
Enintään 64 ADA 8x8 G4 -yksikköä, enintään 512 aluetta
Outputs
Sisäänrakennettu viestinsoitin
Enintään 128 viestiä (WAV)
Outputs
Taajuusvaste −3 dB
20 Hz – 20 kHz
Outputs
S/N-taso
96 dBA
Outputs
THD+N @ 1W / 1 kHz
< 0,05 %
Outputs
Käyttöjännite (AC)
100–240 VAC, 50/60 Hz
Power Supply & Consumption
Maks. AC-sisääntulojännite
345 VAC (1,5 × 230 V)
Power Supply & Consumption
Liitäntätyyppi
Class I
Power Supply & Consumption
Virrankulutus — Core I
42 W – 550 W
Power Supply & Consumption
Virrankulutus — Core II
45 W – 1 100 W
Power Supply & Consumption
Tehokerroin täydellä kuormalla
< 0,9 @ 230 VAC
Power Supply & Consumption
Pääsulakkeet 5×20 mm
T6,3A (Core II), T3,15A (Core I)
Power Supply & Consumption
DC-varavirtatulo
2 × 48 VDC, 2 × 15 A maks.
Power Supply & Consumption
24 VDC -lähtö
1 A — ALT 8x8 G4:lle ja lisälaitteille
Power Supply & Consumption
Mitat (L × K × S)
485 × 86 × 375 mm (2U, 19")
Mechanical & Environmental
Paino (netto)
7,7 kg
Mechanical & Environmental
Käyttölämpötila
−15 … +55 °C
Mechanical & Environmental
Käyttökosteus
0 … 90 % RH, ei kondensoiva
Mechanical & Environmental
Standardit
EN 54-16, EN 54-4, EN 60945, RoHS-yhteensopiva
Mechanical & Environmental
Merisertifioinnit
DNV, Bureau Veritas
Mechanical & Environmental
Valmistettu
Suomessa — LST Production Oy, Turku, ISO 9001 ja ISO 14001
Mechanical & Environmental
