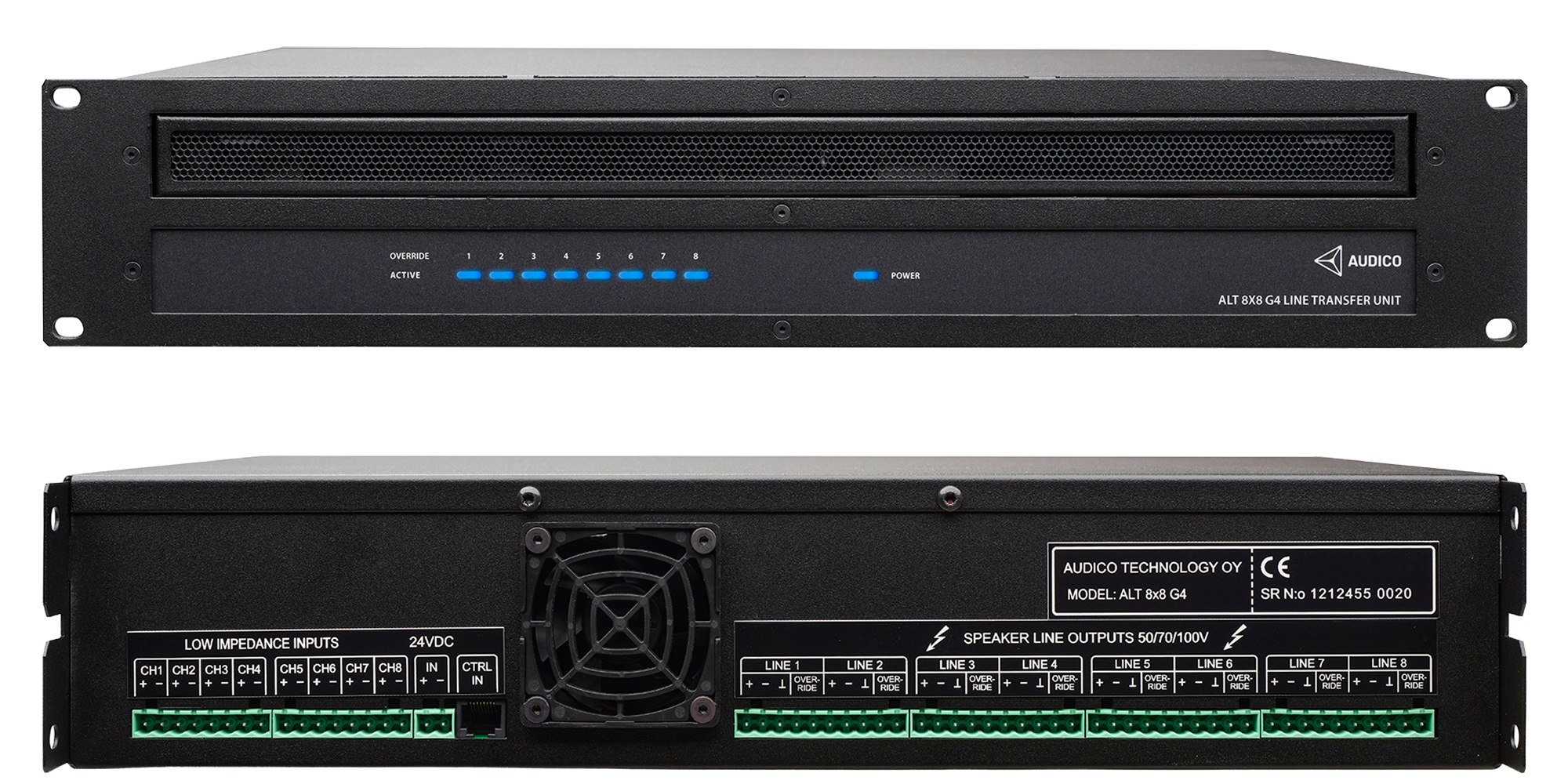

ALT 8x8 G4 -linjamuuntajayksikkö
EN54-sertifioitu linjamuuntajayksikkö kuulutus- ja äänievakuointijärjestelmiin
ALT 8x8 G4 on linjamuuntajayksikkö Audico AVEC G4 -kuulutus- ja äänievakuointijärjestelmään. Se muuntaa ADA 8x8 G4 -järjestelmäyksikön vahvistinlähdöt 70 V tai 100 V vakiojännitteisiksi kaiutinlinjoiksi, jolloin suuria kaiutinverkostoja voidaan rakentaa pitkillä kaapelivedoilla ilman merkittäviä tehohäviöitä. Jokaisella kahdeksasta kanavasta on oma muuntajansa, joka erottaa galvaanisesti vahvistimet kaiutinverkosta. Tämä suojaa laitteistoa vikatilanteilta ja on edellytys EN 54-16 -standardin mukaiselle linjavalvonnalle. Suunniteltu ja valmistettu Suomessa ISO 9001 -sertifioiduissa prosesseissa.
Oletko suunnittelemassa AVEC G4 -järjestelmää?
Ota yhteyttä
Käyttökohteet
Sopii kaikkiin EN54-sertifioituihin kuulutus- ja äänievakuointijärjestelmiin, joissa AVEC G4 -vahvistimet syöttävät 70 V tai 100 V kaiutinverkostoja. Referenssejä kouluista, sairaaloista, kauppakeskuksista, teollisuuslaitoksista, liikenteen solmukohdista ja laiva-asennuksista.
Joustava arkkitehtuuri
Kahdeksan itsenäistä muuntajakanavaa, joissa lähtöjännite valittavissa 70 V tai 100 V kanavakohtaisesti. Kahden lähtökanavan rinnankytkentä kaksinkertaistaa yksittäisen kaiutinlinjan tehon 240 W:iin. Yhteensopiva koko AVEC G4 -tuoteperheen kanssa.
Valmistettu Suomessa. Sertifioitu.
Suunniteltu ja valmistettu Suomessa ISO 9001- ja ISO 14001 -sertifioiduissa prosesseissa. Sertifioitu EN 54-16 -standardin mukaiseksi osana AVEC G4 -järjestelmäperhettä sekä EN 60945 -standardin mukaiseksi meriteollisuuden asennuksiin. DNV:n ja Bureau Veritaksen tyyppihyväksyntä. RoHS-yhteensopiva.
Kuulutus- ja äänievakuointijärjestelmissä ääni jaetaan useille kaiuttimille pitkiä kaapelivetoja pitkin. 70 V tai 100 V vakiojännitteellä tehohäviöt jäävät pieniksi, ja yhdelle kaapelivedolle voidaan kytkeä useita muuntajan väliotoilla varustettuja kaiuttimia. Tämä on alan vakiokäytäntö julkisissa rakennuksissa, liikenneinfrastruktuurissa ja laiva-asennuksissa. ALT 8x8 G4 hoitaa muunnoksen kahdeksalle vahvistinkanavalle samanaikaisesti galvaanisella erotuksella ja EN 54-16 -standardin mukaisella linjavalvonnalla. Jokaiseen kaiutinlinjaan syötetään lisäksi 24 VDC pakkosyöttöjännite vaimenninohitusreleille, jolloin hätäkuulutukset ja evakuointiviestit kuuluvat paikallisista voimakkuussäädöistä riippumatta. Jatkuvaan suuritehoiseen käyttöön on saatavana versio integroidulla tuulettimella.
Tyypilliset käyttökohteet
- Koulut ja oppilaitokset
- Kauppakeskukset ja myymäläympäristöt
- Sairaalat ja terveydenhuollon tilat
- Liikenteen solmukohdat, satamat, rautatieasemat ja terminaalit
- Teollisuuslaitokset ja infrastruktuurikohteet
- Meriteollisuus, matkustajalaivat, risteilyalukset ja erikoisalukset
Ominaisuudet yhdellä silmäyksellä
Keskeiset ominaisuudet
- Muuntaa ADA 8x8 G4:n matalaimpedanssiset (4 Ω) vahvistinlähdöt 70 V tai 100 V vakiojännitteisiksi kaiutinlinjoiksi
- 8 itsenäistä muuntajakanavaa galvaanisella erotuksella vahvistimien ja kaiutinverkon välillä
- 120 W per kanava (maks.), 240 W kahdella kanavalla rinnan
- 24 VDC pakkosyöttöjännite (prioriteettijännite) vaimenninohitusreleille jokaisessa kaiutinlinjassa
- Fail-safe-toiminto, rele aktivoituu jännitteen puuttuessa
- Lähtöjännite valittavissa 70 V tai 100 V kanavakohtaisesti (tehdasasetus: 100 V)
- Saatavana integroidulla tuulettimella jatkuvaan suuritehoiseen käyttöön
- EN 54-16- ja EN 60945 -sertifioitu
- DNV:n ja Bureau Veritaksen tyyppihyväksyntä meriteollisuuteen
- Suunniteltu ja valmistettu Suomessa
Ohjaustulo
RJ45 — ohjaustiedot ADA 8x8 G4:stä
Control & Interfaces
Käyttöjännite
24 VDC / 1 A (ADA 8x8 G4:stä)
Power Supply & Consumption
Ulkoinen virtalähde
Tarvitaan, kun prioriteettireleiden virrantarve ylittää 1 A
Power Supply & Consumption
Mitat (L × K × S)
485 × 88 × 380 mm (2U, 19")
Mechanical & Environmental
Paino — netto / brutto
13 kg / 14 kg
Mechanical & Environmental
Kaiutinverkon min. impedanssi — 100 V / 120 W
83 Ω
Outputs
Kaiutinverkon min. impedanssi — 70 V / 120 W
41 Ω
Outputs
Lähtöjännite
70 V tai 100 V, valittavissa kanavakohtaisesti (tehdasasetus: 100 V)
Outputs
Lähtöteho — 2 kanavaa rinnan
240 W
Outputs
Lähtöteho per kanava
120 W (maks.)
Outputs
Lähtökanavat
8 itsenäistä muuntajakanavaa
Outputs
Prioriteettijännitelähtö (pakkosyöttöjännite)
24 VDC tai 0 V, enintään 1 A ADA 8x8:sta (ulkoinen virtalähde tarvitaan suuremmalle virrantarpeelle)
Control & Interfaces
Linjavalvonta
EN 54-16 -standardin mukainen
Control & Interfaces
Valmistettu
Suomessa — LST Production Oy, Turku, ISO 9001 ja ISO 14001
Mechanical & Environmental
Tuotenumero — tuulettimella
O02354 — ALT 8x8 G4 tuulettimella (EN 54-16)
Mechanical & Environmental
Tuotenumero — vakio
O02353 — ALT 8x8 G4 (EN 54-16)
Mechanical & Environmental
Merisertifioinnit
DNV, Bureau Veritas
Mechanical & Environmental
Standardit
EN 54-16, EN 60945, RoHS-yhteensopiva
Mechanical & Environmental
